YTD-DZ300型电能质量在线监测装置

产品概述

随着电力电子技术广泛应用和电弧炉等冲击负荷以及电力机车等拖动负荷的日益增多，对于电力行业来说，要保持满足用户要求的电能质量变得越来越困难。电力电子技术的广泛应用，在技术和经济上带来了一系列方便和效益的同时，也使电网谐波的含量大量增加。电网谐波污染的日益严重，导致了电气设备的寿命缩短，网损加大，增加了电网发生谐振的可能性，使继电保护和自动装置不能正常动作或操作，导致仪表指示和电度计量不准以及计算机和通信受干扰等一系列重要问题。电弧炉等大功率冲击负荷除了会造成严重的谐波污染之外，还是电压波动和闪变的重要原因。电力机车等大功率的牵引负荷会造成三相不平衡。

我公司研制的YTD-DZ300电能质量在线监测装置，采用工控机加FPGA数据采集板模式， FPGA具有极强的数据处理能力用来完成数据的采集与传输。

工控机用来进行数据的计算、统计、显示、存储、按键、通讯。采用XPE嵌入式操作系统作为软件平台，全部软件采用VC++ 语言编程，确保了系统的高可靠性和高移植性。

FPGA数据采集部分采用6通道、同步采样的16位高速A/D转换器，采集精度高，实测精度达到电能质量监测指标国家标准A级的要求；

大容量的存储空间，满足电能质量监测装置对数据存储的要求，可保存一年以上的历史数据掉电不丢失。

采用了硬件锁相环技术，频率自动跟踪，防止了在电力系统频率变化时对监测指标的影响，防止了频率“泄漏”。

强大的通讯接口，装置配置了工业以太网，通讯速率高达100Mbps，还配置有RS232C、RS485、USB通讯接口，可选择多种通讯方式与远方管理中心交互数据；

核心硬件采用四层印刷电路板（PCB）工艺和SMT工艺，硬件可靠性和电磁兼容能力达到国内优良水平，达到了国标对电能质量监测装置的EMC的要求。

在监测功能方面，装置除具有常规的电能质量稳态指标的监测外，还对电能质量的暂态扰动，主要是电压的骤升、骤降进行监测和记录，具有较强的实用性。

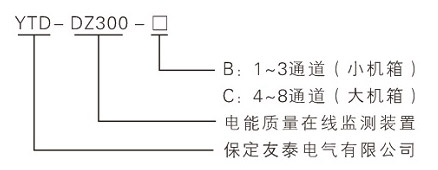

型号说明

技术指标

▷ 基波电压误差：±0.2%

▷ 电压偏差误差：±0.2%

▷ 基波电流误差：±0.5%

▷ 频率偏差误差：±0.01Hz

▷ 频率测量范围：45Hz~65Hz

▷ 三相不平衡度：电压不平衡度误差0.2%电流不平衡度误差1%电压、电流各序分量0.5%

▷ 电压波动测量误差：±5%

▷ 闪变测量误差：±5%

▷ 谐波准确度：A级

电气性能及其它技术指标

▷ 工作电源

交流：220V±10%；50Hz±0.5Hz

谐波畸变率不大于15%或直流：220V±10%，纹波系数不大于5%

▷ 电流信号输入

输入方式：电流互感器输入；额定值In：5A/1A；测量范围：AC10mA~6A；

功率消耗：不大于0.5VA/路；过载能力：1.2In连续工作；2n允许1s。

▷ 电压信号输入

输入方式：电压互感器输入；额定值Un：57.7V/100V：测量范围：AC0.5V~120V；

功率消耗：不大于0.5VA/路；过载能力：1.3Un连续工作；1.4Un允许1s。

输入阻抗：大于100kQ。

▷ 开关量输入

工作电压：AC220V/DC30V；输入方式：空接点或有源接点；隔离方式：光电隔离，隔离电压2500V。

▷ 性能

绝缘强度：装置能承受有效值为2500v、频率为50Hz、历时1min的绝缘强度试验，而无击穿和闪络现象。

绝缘电阻：用开路电压为500V的兆欧表测量装置的绝缘电阻值，正常试验大气条件下各等级的各回路绝缘电阻不小于20MQ。

冲击电压：在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地以及回路之间能承受1.2/50μs的标准雷电波的短时冲击电压试验，开路试验电压6kV。

耐湿热性能：装置应能承受GB/T2423.9-2001规定的恒定湿热试验。试验温度+40℃+2℃、相对湿度（93+3)%，试验时间为48小时，在试验结束前2小时内，用500V直流兆欧表，测量各外引带电回路部分外露非带电金属部分及外壳之间、以及电气上无联系的各回路之间的绝缘电阻应不小于1.5MQ；介质耐压强度不低于规定的介质强度试验电压幅值的75%。

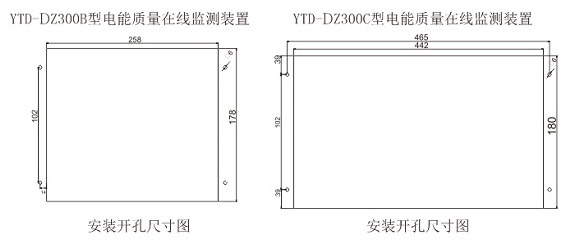

安装尺寸示意
