YTD-PXB消弧线圈自动跟踪补偿成套装置

产品概述

我国的城市电网及厂矿企业的中压系统，大部分为中性点不接地(即小电流接地)系统。这种系统在发生单相接地时，电网仍可带故障运行，这就大大降低了运行成本，提高了供电系统的可靠性，但这种供电方式在单相接地电流较大时容易产生弧光过电压和相间短路，给供用电设备造成了极大的危害。防止这种危害的方法之一就是在中性点和地之间串接一个电抗器，这个电抗器也就是通常所说的消弧线圈。它能有效地减少接地点电流，从而达到自动熄灭电弧的目的。

消弧线圈在正常运行时，能实时监测电网单相接地电流的大小，此时消弧线圈的电抗值很大，相当于中性点不接地系统。在发生单相接地时，能在极短时间内调节电抗值，使接地点残流基波无功分量为零。这种消弧线圈我们称为能自动跟踪动态补偿的理想消弧线圈，

YTD-PXB偏磁式消弧线圈自动跟踪补偿成套装置即为此类。

YTD-PXB偏磁式消弧线圈自动跟踪补偿成套装置一般由以下几部分组成:(1) 微机控制柜；(2) 偏磁式消弧线圈本体；(3) 如果是6kV和10kV系统则还有接地变压器；如为35kV、66kV系统或发电机中性点则没有接地变压器；(4)  其他附件：如避雷器、隔离开关、高压真空开关及电力电缆等。

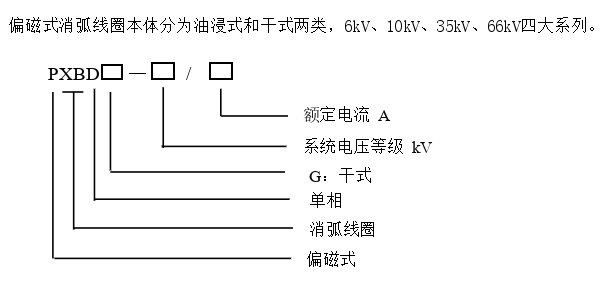

偏磁式消弧线圈本体型号说明

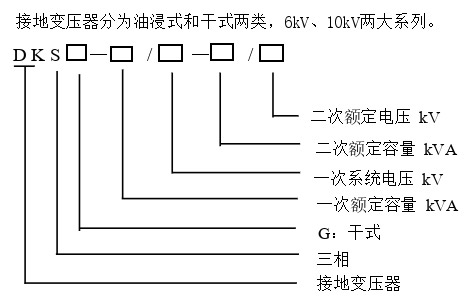

接地变压器型号说明

产品特点

▷ 调节精度高

▷ 可靠性高，使用寿命长

▷ 全静态结构，内部无任何运动部件，整套装置无任何触点，可靠性高，噪音小。

▷ 响应速度快

▷ 补偿响应速度不大于20ms。

▷ 在线实时扫描，自动跟踪补偿

▷ 对系统中性点电压和电网电容电流自动跟踪扫描。

▷ 调节范围大

▷ 补偿电流调节范围大，上下限之比可达6～10倍。

▷ 动态补偿，无须阻尼电阻器

▷ 测量精度高

▷ 控制系统功能齐全
