YTD-BNR变压器中性点接地电阻柜

产品概述

YTD-BNR型变压器中性点接地电阻柜适用于6～35KV中压配电网，是用于连接变压器中性点与大地之间的一种限流电气保护设备。在配电网正常运行时，变压器中性点对地电压很小，因此流过中性点接地电阻的电流也很小。当配电网线路出现故障时，变压器中性点电压将产生偏移，如果此时变压器中性点装有接地电阻装置，它将使配电网的中性点强制接地并限制其故障电流，使继电保护设备有足够的时间进行检测，实现跳闸和备用切换，避免配电网和电气设备遭到破坏；同时，流过中性点接地电阻的电流持续时间很短，一般不大于10S，因此，变压器中性点接地电阻柜既可以设计为瞬时工作制（10S），也可以设计为短时工作制（2h）。

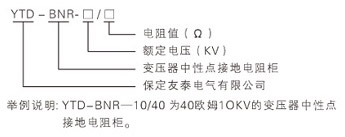

变压器有中性点型号说明

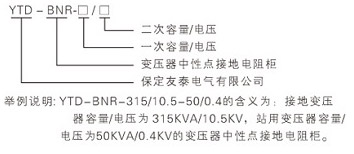

变压器无中性点型号说明

使用条件

▷ 环境温度：不低于-40℃，不高于+80℃。

▷ 海拔高度不大于3000m。

▷ 相对湿度：不大于95%（25℃）。

▷ 风速：35m/s。

▷ 防护等级：IP55。

▷ 电网频率：48~52Hz（50Hz系统）、58~62Hz（60Hz系统）。

▷ 安装地点：户内、户外。

▷ 安装场所：空气中不应含有化学腐蚀性气体或可燃性气体、水蒸气等，无爆炸性尘埃。无经常性剧烈振动地区。在正常工作状态下，中性点电压偏差不大于运行相电压的3%。如有特殊要求，请在订货时说明。
